Jean GUÉRARD
(Manuscrit de Dieppe, folio 13v)

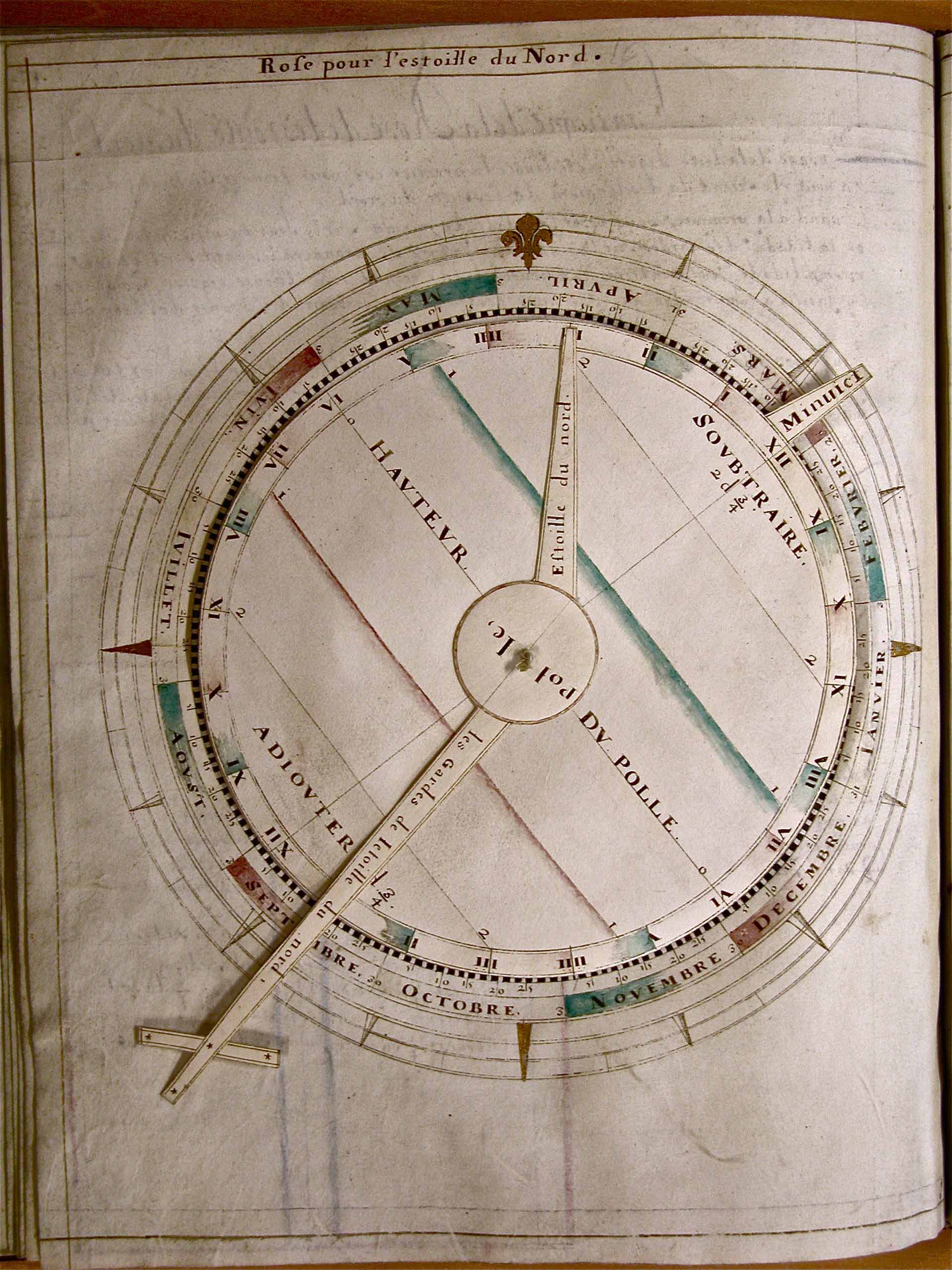

Rose pour l'étoile du Nord
|
Guérard - ms Dieppe - folio 13r Sa transcription |
La direction du pôle Nord géographique est indiquée par l'Étoile Polaire , mais l'aiguille de la boussole indique le direction du pôle Nord magnétique. Cette "rose pour l'étoile du Nord" a pour but d'estimer la différence entre ces deux directions, ce qui permettra au navigateur de corriger son cap.
Solution manuelle Retour en page d'accueil
Ci-dessous, l'énoncé du problème fixe le but à atteindre. Les outils nécessaires sont précisés plus bas.

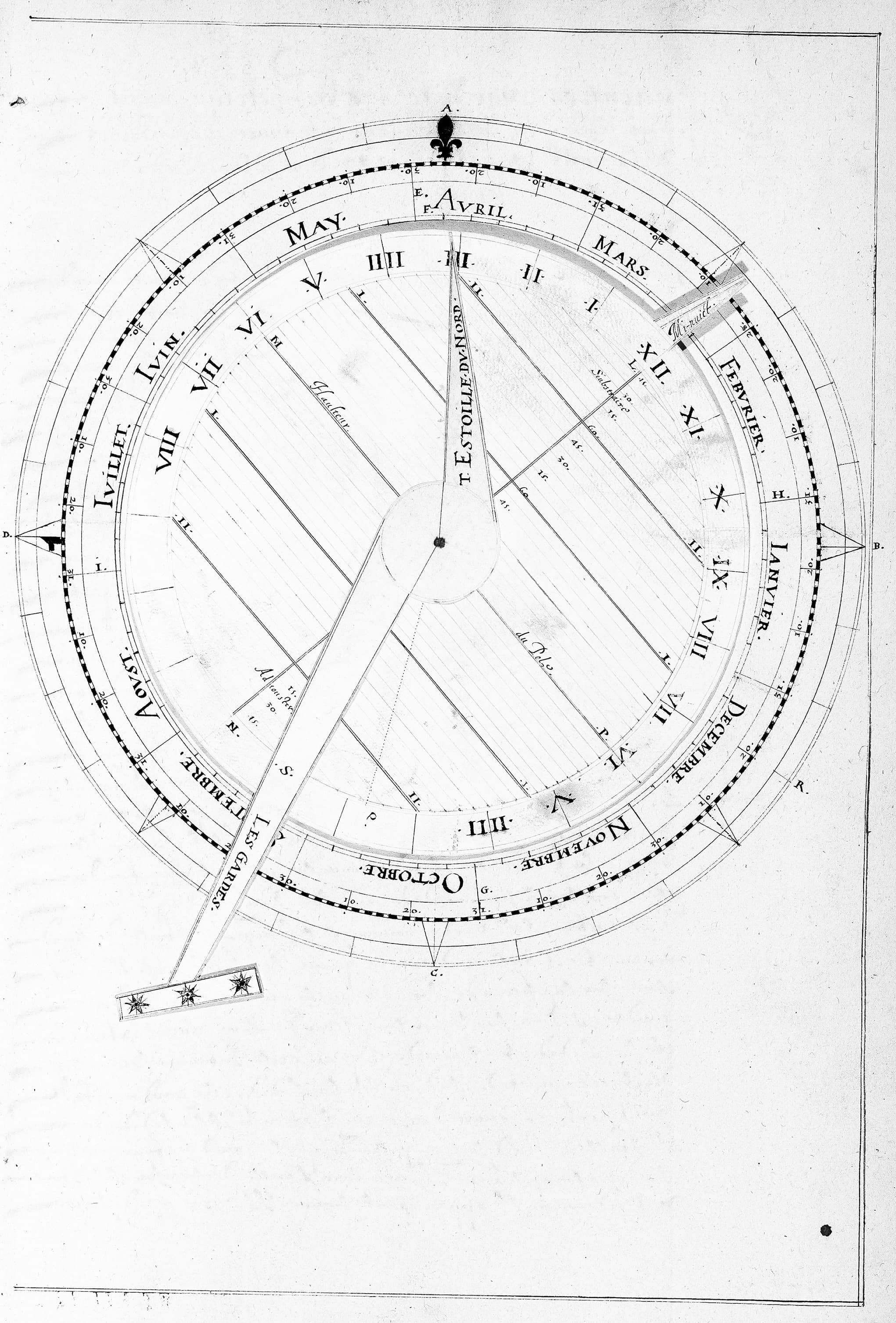

Remarque : la copie par Guérard du manuscrit de Le Vasseur (Géodrographie BNF folio 32)est incomplète au niveau du dessin. En effet, des lignes de rappel permettant d'apprécier le résultat au huitième de degré près n'ont pas été tracées. L'option "tracé des lignes" permet de les faire apparaître.

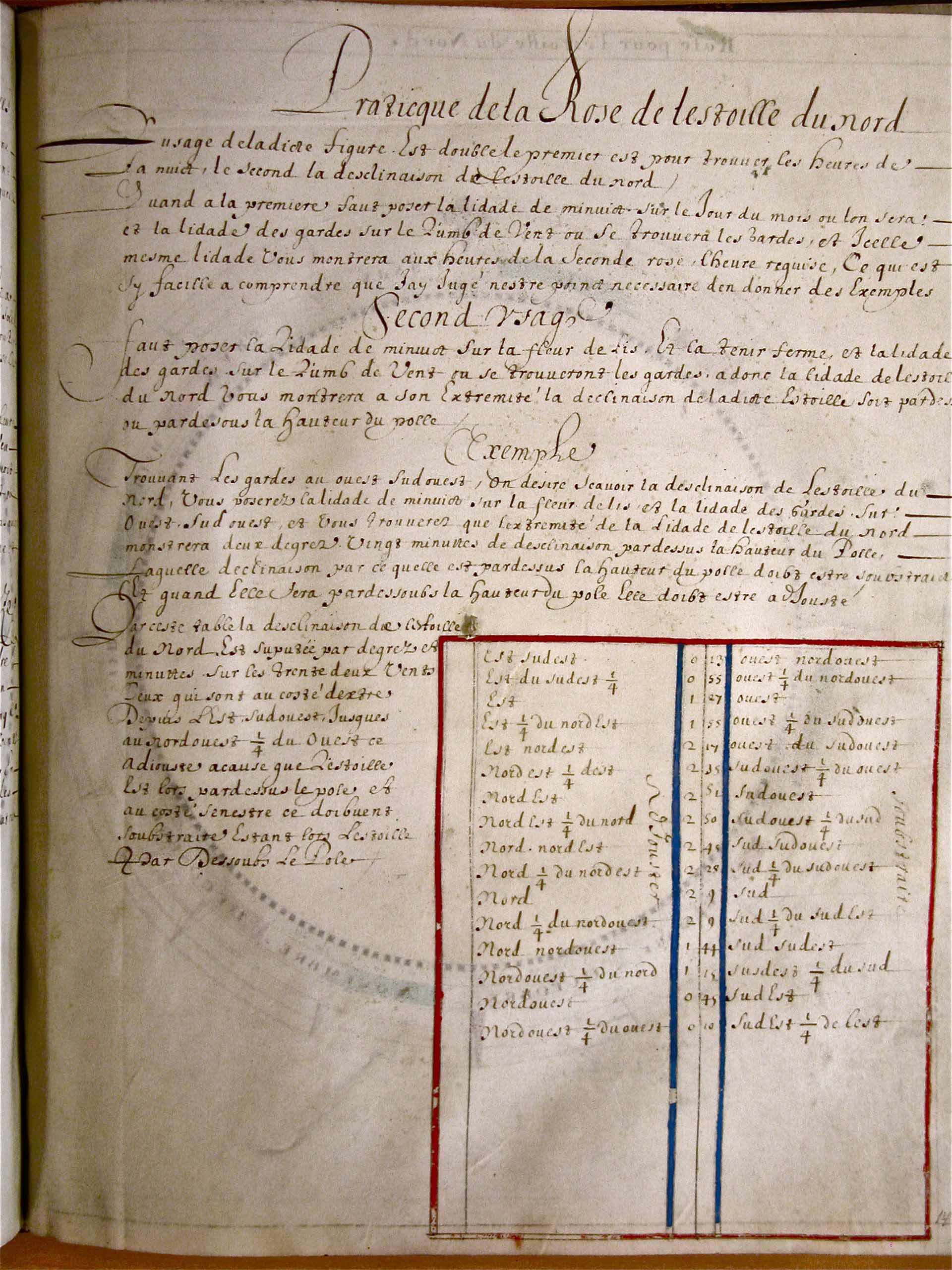

Transcription du folio 13r
Objectif : trouvant les gardes au Ouest Sud-Ouest, on désire savoir la déclinaison de l’étoile du Nord.
Vous poserez la lidade de minuit sur la fleur de lis et la lidade des gardes sur Ouest Sud-Ouest et vous trouverez que l’extrémité de la lidade de l’étoile du Nord montrera deux degrés vingt minutes de déclinaison par dessus la hauteur du pôle, laquelle déclinaison parce qu’elle est par dessus la hauteur du pôle doit être soustraite et quand elle sera par dessous la hauteur du pôle elle doit être ajoutée.
Utilisation de la souris
Solution semi-automatique Retour en page d'accueil
Transcription du folio 13r
Objectif : trouvant les gardes au Ouest Sud-Ouest, on désire savoir la déclinaison de l’étoile du Nord.
Vous poserez la lidade de minuit sur la fleur de lis et la lidade des gardes sur Ouest Sud-Ouest et vous trouverez que l’extrémité de la lidade de l’étoile du Nord montrera deux degrés vingt minutes de déclinaison par dessus la hauteur du pôle, laquelle déclinaison parce qu’elle est par dessus la hauteur du pôle doit être soustraite et quand elle sera par dessous la hauteur du pôle elle doit être ajoutée.
COMMENCER !
- Zoom : (ou roulette de la souris)
Jean-Claude & Marie-Paule Dupeyré (ASSP - Rouen)
