Invention pour décrire géométriquement
une figure ou rose servant à trouver les heures
de la nuit et la déclinaison de l’Etoile du Nord

Soit décrit le cercle ABCD et derechef un autre cercle moindre
entre ces deux cercles faudra diviser les trente deux vents comme
vous les voyez portraits. Sur le même centre faudra décrire
un autre cercle FGHI auquel seront décrits les douze mois de
l’an à condition que le 25 d’Avril soit sous la fleur de lys
c’est à dire le Nord. Les écrivant d’ordre comme les voyez
au portrait seulement de cinq en cinq degrés parce que
la différence d’un jour à l’autre est insensible. Cela fait
faudra décrire une autre rose LMNP à laquelle il
faudra faire une lidade là où il y aura écrit minuit
et diviser les deux cercles externes de ladite rose en vingt quatre
heures commençant douze heures à minuit en comptant leur
ordre vers M et mener les deux diamètres LN et MP
qui se couperont l’un l’autre au centre et écrire sur le diamètre
MP hauteur du pôle puis diviser le demi diamètre NL savoir
depuis le centre jusque en L et en N en 2 degrés cinquante
minutes qui est la plus grande déclinaison que fait aujourd’hui
l’Etoile du Nord et mener par là les lignes parallèles qui
dénoteront les degrés de la déclinaison du Soleil comme les
voyez écrits avec des lettres numérales, finalement faudra
faire une troisième lidade qui soit double dont l’une
représentera les Gardes comme S et l’autre l’Etoile du Nord
comme T à telle condition que quand la lidade de minuit
sera sur la fleur de lys et aussi que la lidade des
Gardes S sera sur la même fleur de lys que l’extrémité
de la lidade T s’accorde en Q au cercle intérieur vis à vis
du Suest quart Sud ou bien la lidade des Gardes étant
au Norroist quart d’Oist que l’extrémité de la lidade de
l’étoile du Nord soit en P à cause que les Gardes étant à ce rung
là et à son opposite R il n’y a lors nulle déclinaison de l’étoile
du Nord comme il appert par la figure. Il reste à y décrire

les trois étoiles gardes et pour ce faire faut qu’elles fassent un demi
angle droit avec la lidade S comme il appert évidemment par
ladite figure.

Usage de ladite figure

Son usage est double comme nous avons dit du commencement. Le
premier est pour trouver les heures de la nuit, le second la déclinaison
de l’étoile du Nord ./.

Quant au premier faut poser la lidade de minuit sur le jour
du mois où l’on sera et la lidade des Gardes S sur le rung du
vent où se trouvent les Gardes et icelle même lidade S vous
montrera aux heures de la seconde rose l’heure requise, ce qui
est si facile à comprendre que j’ai jugé n’être point nécessaire d’en
donner des exemples ./.

Second usage

Faut poser la lidade de minuit sur la fleur de lys et la tenir ferme
là et la lidade des Gardes sur le rung du vent où les Gardes seront
trouvées, adonc la lidade de l’Etoile du Nord montrera à
son extrémité la déclinaison de ladite étoile soit par dessus ou
par dessous ou par dessous la hauteur du pôle.

Exemple

Trouvant les Gardes au Oest Sorroest on désire savoir la déclinaison

de l’Etoile du Nord vous poserez la lidade de minuit
sur la fleur de lys et la lidade S sur l’Oest, Sorroest et
vous trouverez que l’extrémité de la lidade de l’étoile du Nord
montrera 2° 20 m de déclinaison par dessus la hauteur du pôle
laquelle déclinaison parce qu’elle est par dessus la hauteur
du pôle doit être soustraite comme nous dirons en traitant
de l’invention des latitudes et quand elle écherra par dessous
la hauteur du pôle, elle devra être ajoutée.

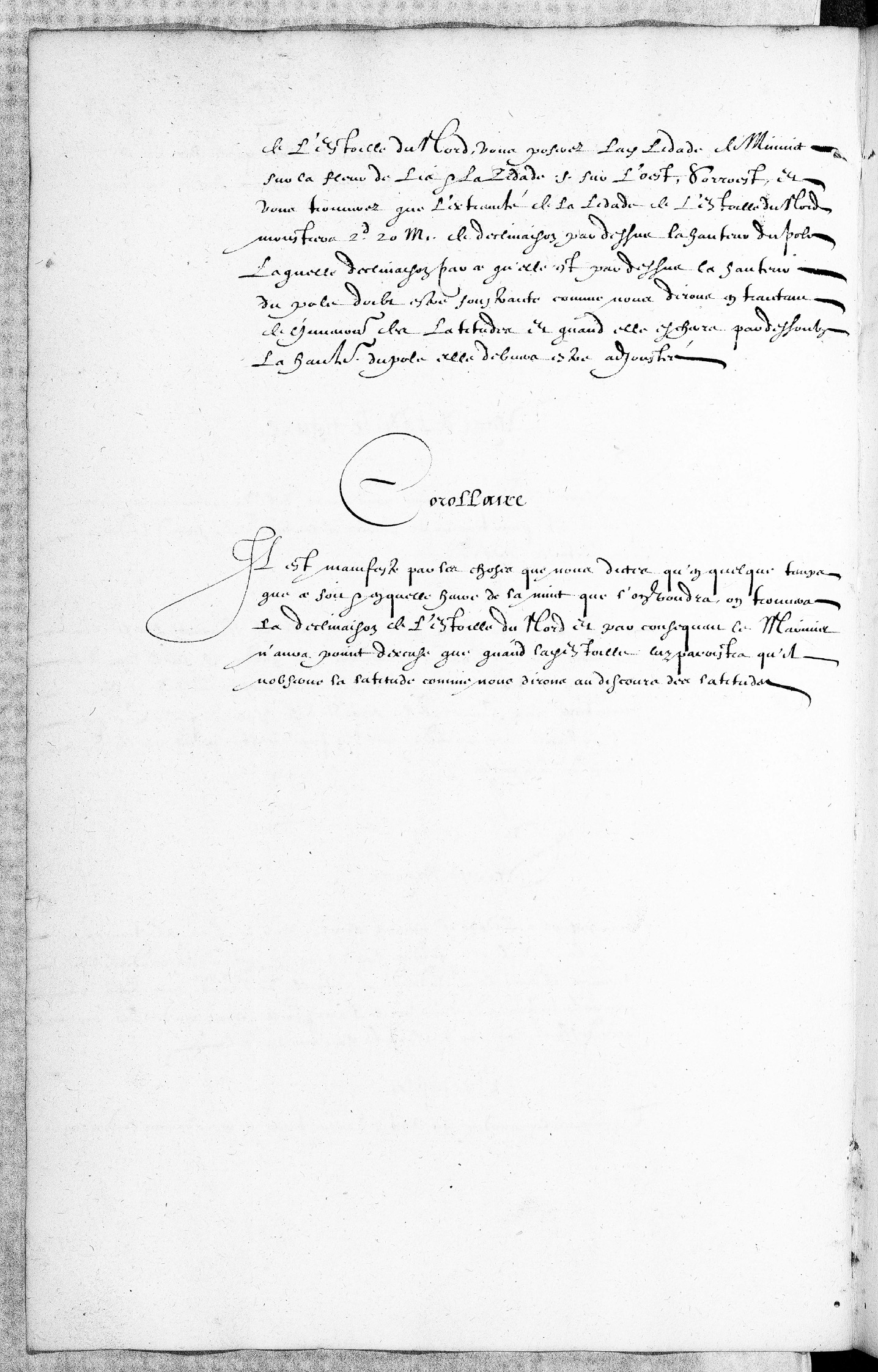

Corollaire

Il est manifeste par les choses que nous dîmes qu’en quelque temps
que ce soit et en quelle heure de la nuit que l’on voudra on trouvera
la déclinaison de l’Etoile du Nord et par conséquent le marinier
n’aura point d’excuse que quand ladite étoile lui paraîtra qu’il
n’observe la latitude comme nous dirons au discours des latitudes.
