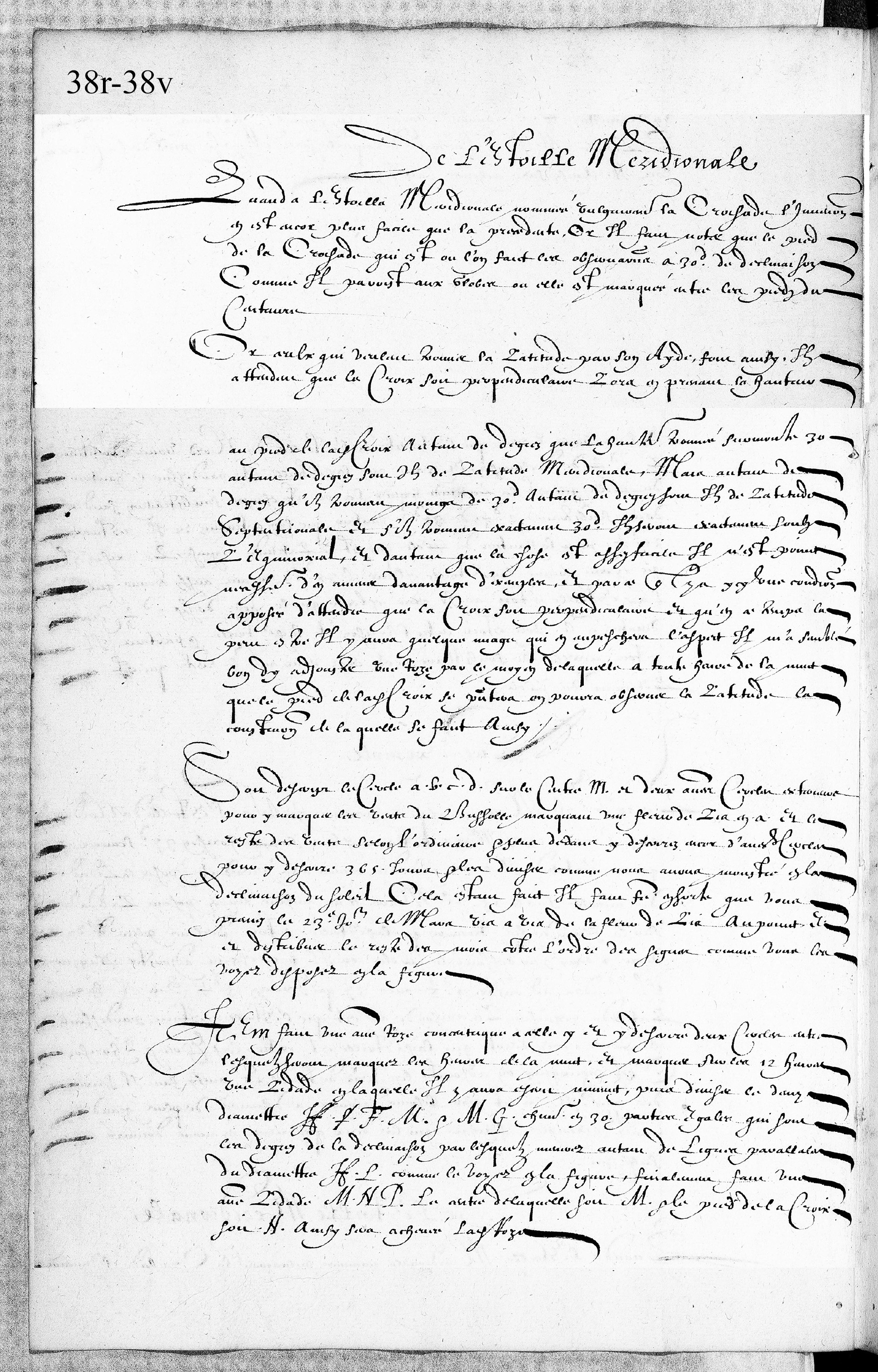

38r-38v


De l’Étoile Méridionale


Quant à l’Etoile Méridionale nommée vulgairement la Croisade, l’invention
en est encore plus facile que la précédente. Or il faut noter que le pied
de la Croisade qui est où l’on fait les observations a 30° de déclinaison
comme il paraît au Globe où elle est marquée entre les pieds du
Centaure.

Or ceux qui veulent trouver la latitude par son aide font ainsi. Ils
attendent que la Croix soit perpendiculaire. Lors en prenant la hauteur

au pied de ladite croix, autant de degrés que la hauteur trouvée surmontent 30
autant de degrés sont-ils de latitude méridionale, mais autant de
degrés qu’ils trouvent moins de 30° autant de degrés sont-ils de latitude
septentrionale et s’ils trouvent exactement 30° ils seront exactement sous
l’Equinoxial et d’autant que la chose est assez facile il n’est point
nécessaire d’en amener davantage d’exemples, et parce que il y a ici une condition
apposée d’attendre que la Croix soit perpendiculaire et que ce temps-là
peut-être il y aura quelque nuage qui en empêchera l’aspect il m’a semblé
bon d’y ajouter une rose par le moyen de laquelle à toute heure de la nuit
que le pied de ladite croix se présentera on pourra observer la latitude la
construction de laquelle se fait ainsi.


Soit décrit le cercle ABCD sur le centre M et deux autres cercles externes
pour y marquer les vents du Boussole marquant une fleur de lys en A et le
reste des vents selon l’ordinaire et plus dedans y décrivez d’autres cercles
pour y décrire 365 jours et les diviser comme nous avons montré en la
déclinaison du soleil. Cela étant fait il faut faire en sorte que vous
preniez le 23e jour de Mars vis à vis de la fleur de lys au point E
et distribuer le reste des mois contre l’ordre des signes comme vous les
voyez disposés en la figure.


Item faire une autre rose concentrique à celle–ci et y décrire deux cercles entre
lesquels seront marquées les heures de la nuit et marquer sur les 12 heures
une lidade en laquelle il y aura écrit minuit puis diviser le demi
diamètre FM et MG chacun en 30 parties égales qui font
les degrés de la déclinaison par lesquels mener autant de lignes parallèles
du diamètre HL comme le voyez en la figure, finalement faire une
autre lidade MNP le centre de laquelle soit M et le pied de la Croix
soit N ainsi sera achevée ladite rose.


39r-39v




De l’usage de ladite Rose et pour trouver
à toute heure de la nuit sa déclinaison
pour le regard du pôle antarctique



Faut poser l’alidade de minuit au dessus du mois où l’on sera et la
lidade de la Croix sur l’heure donnée et la tenir ferme en ce lieu là puis


tourner l’autre rose de minuit exactement sur la fleur de lys. Adonc le pied
de la croisade savoir le point N vous montrera entre les parallèles
quelle sera la déclinaison.


Exemple


Le 10e jour de février à une heure après minuit quelle était la déclinaison.
Du pied de la croix, faut poser la lidade de minuit sur le 10e de février
et la lidade de la croix sur une heure laquelle vous montrera tiendrez
ferme en ce lieu-là et pendant que la rose de minuit sera portée sur la fleur
de lys alors trouverez que le pied de la croix N sera exactement sur
le 27° ou 27e parallèle c’est à dire que ladite étoile aura 27° par dessus
la hauteur du pôle austral.


Corollaire


D’où il s’ensuit qu’à toute heure de la nuit un chacun pourra observer
la latitude car en ayant pris hauteur et observant sa déclinaison
il en colligera facilement sa latitude.

Exemple


Quelqu’un observant la hauteur de ladite étoile le 20e jour de mai
à 11 heures l’a trouvée élevée sur l’horizon de 15° et il désire
savoir quelle était sa latitude. Premièrement faudra chercher la
déclinaison de ladite étoile laquelle nous trouverons par le moyen
du précédent exemple de 22° par dessus le pôle austral et par ce
qu’il l’a trouvée seulement élevée par dessus l’horizon de 15° conclurait
donc que son pôle austral était abaissé sous l’horizon de 7° par quoi
sa latitude serait 7° Nord et parce que nous prétendons montrer
l’usage de l’astrolabe auquel entre autres choses nous enseignerons à trouver
les latitudes du monde par toutes les étoiles qui y seront marquées
nous ne nous y sommes point arrêtés.
