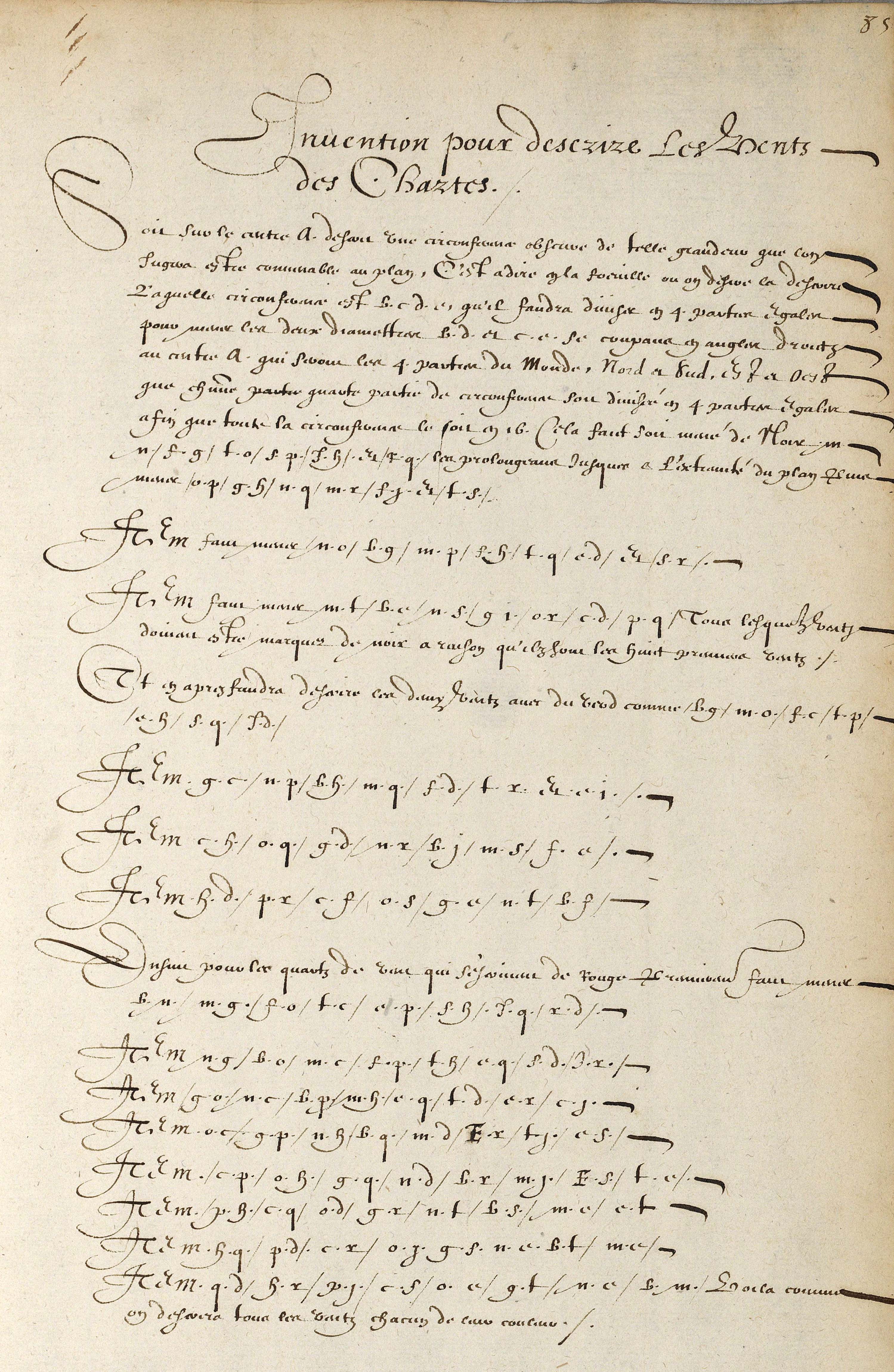

Transcription du folio 85 de la Géodrographie de Guillaume Le Vasseur        Construction automatique Voir le manuscrit        Folio 85 de la Géodrographie, manuscrit de Guillaume Le Vasseur Revenir à la transcription

Invention pour décrire les vents des cartes
Soit sur le centre A, décrire une circonférence obscure de telle grandeur que l’on jugera être commuable au plan, c’est à dire en la feuille où on désire la décrire.
Laquelle circonférence est BCDE qu’il faudra diviser en 4 parties égales pour mener les deux diamètres BD et CE se coupant en angles droits au centre A qui seront les 4 parties du monde, Nord et Sud, Est et Ouest
Que chaque quarte partie de circonférence soit divisée en 4 parties égales afin que toute la circonférence le soit en 16.
Cela fait, soit mené de noir, les prolongeant jusqu’à l’extrémité du plan : / MN / FG / TO / SP / JH / et / RQ / Puis mener / OP / GH / NQ / MR / FJ / et / TS / Autre exemple faut mener / NO / BC / MP / FH / TQ / ED / et / SR / Autre exemple faut mener / MT / BE / NS / GJ / OR / CD / et / PQ / tous lesquels vents doivent être marqués de noir à raison qu’ils sont les huit premiers vents.
Et après faudra décrire les demi-vents avec du vert comme / BG / MO / FC / TP / EH / SQ/ JD / Autre exemple  / GC / NP / BH / MQ / FD / TR / et / EJ /> Autre exemple  / CH / OQ / GD / NR / BJ / MS / FE / Autre exemple  / HD / PR / CJ / OS / GE / NT / BF /
Enfin pour les quarts de vents qui s’écrivent de rouge, premièrement faut mener / BN / MG / FO / TC / EP / SH / JQ / RD / Autre exemple / NG / BO / MC / FP / TH / EQ / SD / JR / Autre exemple / GO / NC / BP / MH / FQ / TD / ER / SJ / Autre exemple / OC / GP / NH / BQ / MD / FR / TJ / ES / Autre exemple / CP / OH / GQ / ND / BR / MJ / FS / TE / Autre exemple / PH / CQ / OD / GR / NJ / BS / ME / TF / Autre exemple / HQ / PD / CR / OJ / GS / NE / BT / MF / Autre exemple / QD / HR / PJ / CS / OE / GT / NF / BM / Voilà comme on décrira tous les vents chacun de leur couleur. / .
Compléments : tracé des tangentes.        Ci-dessous visibilités :  carte lignes	Tout

Construction d'un marteloire

Mode d'emploi

Construction du marteloire
- On suit les instructions données par G. Le Vasseur en cochant successivement les cases blanches situées à leur droite. Noter qu'en décochant une telle case, on annule l'opération.

- Au bas de la transcription, à droite, la case "Tout" permet d'effacer le marteloire ou de l'afficher sans temporisation.

- Le bouton "Construction automatique", situé au-dessus de la transcription du manuscrit, permet d'assister à la construction du marteloire sans la carte jusqu'à l'apparition progressive de celle-ci.


Transparence
Les deux curseurs permettent de faire varier la transparence de la carte et celle du marteloire. On peut ainsi voir la carte seule ou bien le marteloire sans la carte.


Utilisation de la souris dans la zone de dessin
- La roulette de la souris permet de zoomer (de 1 à 2).

- Bouton gauche enfoncé, on peut déplacer la carte, par exemple pour voir , en cas de zoom important, des détails partis hors-écran.
