DESCRIPTIF DE
L’ASTROLABE QUADRANT
D’ORONCE FINE

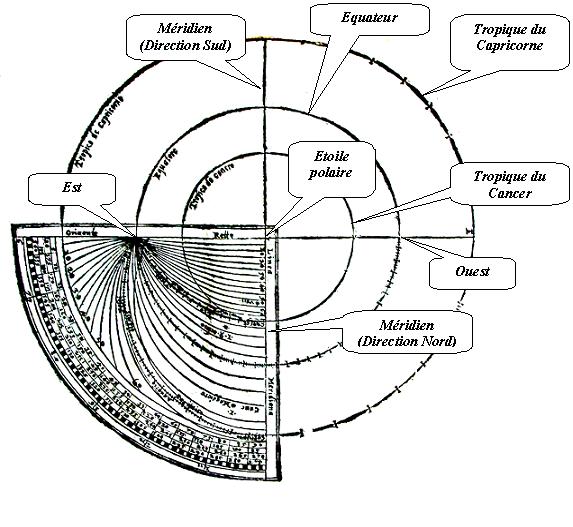

L’astrolabe quadrant d’Oronce Finé correspond au pliage en quatre d’un tympan d’horizons d’un astrolabe planisphérique. Le tympan de l’astrolabe est obtenu par projection stéréographique, de pôle sud, de la sphère céleste (se rapporter aux pages « astrolabe » de ce site pour des explications à ce sujet). Le centre du tympan correspond à l’étoile polaire. Il est limité par le tropique du Capricorne (les astres situés plus au sud de ce tropique ne sont pas repérables). Sur le graphique suivant figurent également les projections de l’équateur céleste et du tropique du Cancer. Le graphique montre comment le quadrant est obtenu par pliage en quatre de l’astrolabe.
Le pliage en quatre se fait selon le méridien local (arc Nord Sud passant par
la polaire) et par l’arc Est Ouest mené par la polaire (nommé ici
« horizon droit » parce qu’il correspond à l’horizon lorsqu’on se
situe à l’équateur et que c’est le seul horizon à se projeter selon une
droite).

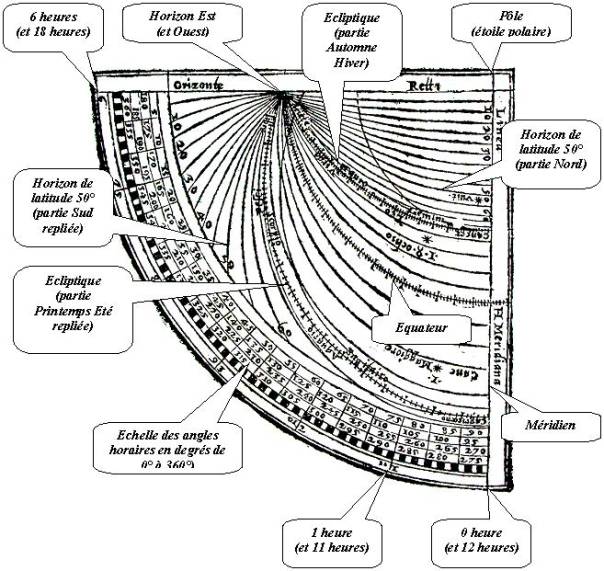

La figure suivante décrit plus précisément les lignes du quadrant.
A l’intérieur du quadrant, trois arcs présentent des graduations. L’arc de l’équateur est gradué tous les degrés. Ses graduations correspondent (par alignement avec le pôle Nord céleste) aux graduations en degrés figurant dans les petites cases sur le bord circulaire du quadrant, et également aux heures (les heures « égales » se mesurent par rapport à l’équateur) à raison d’une heure pour 15°.
Les deux autres arcs de cercle gradués correspondent à l’écliptique (c’est à dire aux Positions du Soleil au cours de l’année). L’arc supérieur est parcouru en automne et en hiver. L’arc inférieur (obtenu par rabattement lors du pliage) correspond aux positions du Soleil les mois de printemps et d’été.
Les autres lignes correspondent aux lignes d’horizon pour tous les 5° de latitude. Entre le pôle et l’équateur est représentée la partie de l’horizon située entre l’Est et l’Ouest, côté Nord. Les arcs situés sous l’équateur correspondent à la suite de l’horizon (par rabattement) pour sa portion entre l’Est et l’Ouest, côté Sud.
L’araignée pivotante de l’astrolabe planisphérique classique, sera ici remplacée par un index mobile.
Cet index est gradué en degrés de déclinaison : le 0° correspond à la position de l’équateur ; la valeur 23 ½ située à l’extrémité correspond à la déclinaison du tropique du Capricorne. De l’autre côté, les graduations correspondent aux degrés de déclinaison de l’hémisphère céleste nord.
