REPRODUIRE
L’ASTROLABE QUADRANT
D’ORONCE FINE
1. Imprimer les trois images suivantes.
2. Coller sur un carton la face astrolabe du Quadrant Universel.
3. Coller de l’autre côté le dos du Quadrant Universel (le curseur du zodiaque serait mobile sur un véritable « quadrant ancien » des heures inégales).
4. Fabriquer l’index, le positionner sur la face astrolabe au moyen d’une attache parisienne.
5. Fabriquer deux pinnules en carton à installer sur le côté rectiligne supérieur (où figure la graduation 90°) du dos du quadrant.
6. Munir le dos d’un fil à plomb avec une perle coulissante passant par l’axe de l’index.

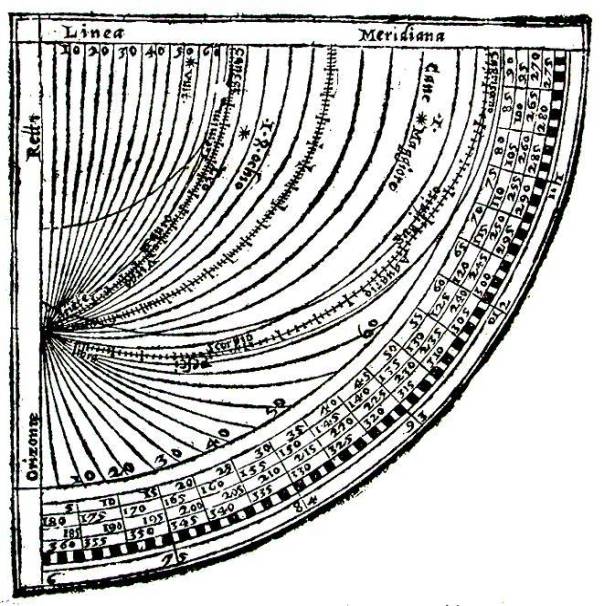

Photo 1 : face « astrolabe » du Quadrant Universel.

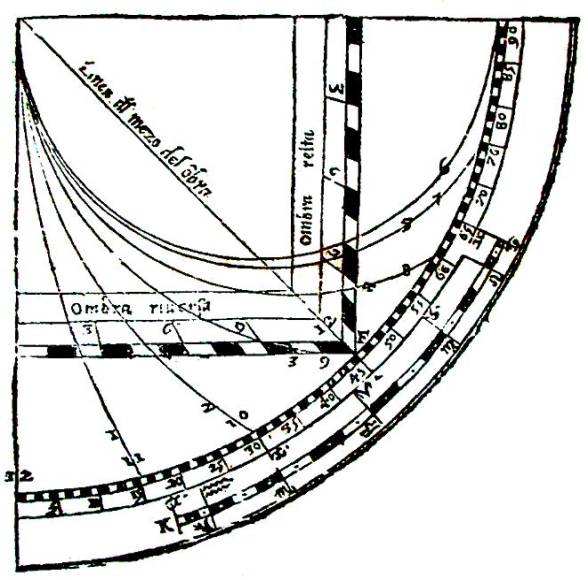

Photo 2 : dos « quadrant de hauteur » (prévoir un espace de 0,6 cm sur les côtés droits).
Photo 3 : index pour la face astrolabe.
