Trois siècles durant, certains traités de navigation, inspirés à l’origine par la célèbre cosmographie d’Apian, s’ornent de volvelles, des mécanismes de papier qui, pour certains, se déclinent aussi en laiton. On mènera ici une étude détaillée de chacune des volvelles contenues dans ces ouvrages, en apportant des éclairages complémentaires sur ces derniers et sur l'histoire de ces volvelles/instruments.
Textes de Véronique Hauguel, dessins de Pierre Causeret, animations de Jean-Claude Dupeyré.
Pierre Apian fait éditer en 1524 La Cosmographie, le premier ouvrage contenant plusieurs volvelles. Celui-ci connaîtra de multiples éditions, avec quelques rajouts. Après plus d'un siècle de navigation hauturière, Michel Coignet, dans son livre sur l’Art de naviguer édité une première fois à Anvers en 1580, puis en français en 1581, propose, en s'aidant de volvelles, des perfectionnements dans les instruments existants. Jacques Devaulx, dans le manuscrit de 1583, reprend toutes les volvelles d'Apian et de Coignet ; il en ajoute quelques autres.
volvelle "latitude, pôle, horizon" | texte | patron C patron A |
animation | complément |
volvelle "calendriers" | texte | patron C patron A |
animation1 animation2 |
complément |
volvelle "sphère plate universelle" | texte | patron C patron A |
animation | explications |
volvelle "miroir du monde" | texte | patron C patron A |
animation | |
volvelle "cadran nocturne" | texte | patron C patron A |
animation | |
"instrument des étoiles" | texte | patron C patron A |
animation | explications |
==> Cliquer sur les vignettes pour voir l'animation des volvelles
==> en grisé : document en projet ou en cours d'élaboration
traduction | |
construction | |
traduction | |
description | traduction |
utilisation | construction |
applications | Const. cadran de capucin |
description | traduction |
utilisation | construction |

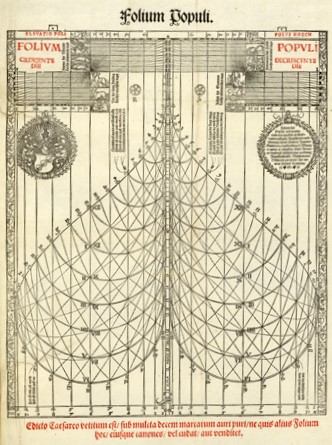

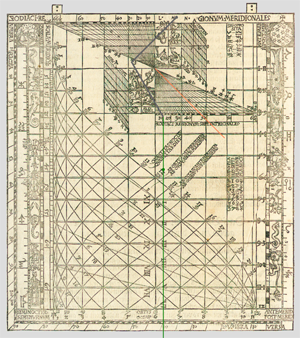

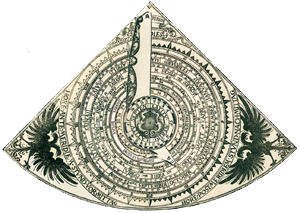

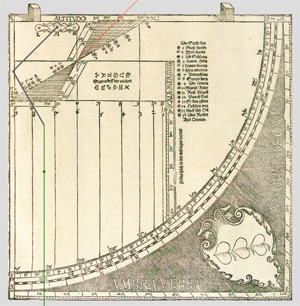

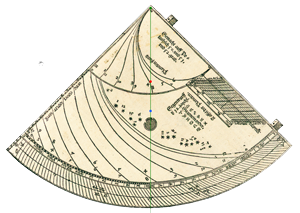

applications | de l’horoscopion au folium populi |
